Unità centrali

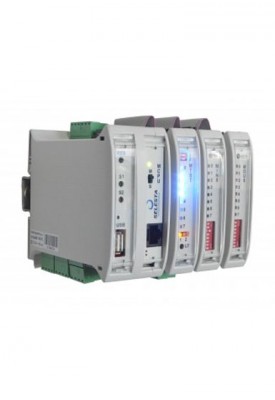

Unità centrale – ISOClass – M
ISOClass-M è un’avanzata unità elettronica modulare che permette di ottimizzare la configurazione hardware in base alle effettive necessità impiantistiche, per realizzare sistemi complessi ed affidabili di controllo degli accessi ad aree riservate.
ISOClass-M rappresenta l’evoluzione per quanto riguarda i sistemi di controllo degli accessi. Il suo utilizzo garantisce la massima affidabilità e sicurezza, in quanto consente di poter effettuare i controlli anche nel caso di indisponibilità della rete di collegamento o del sistema centrale di supervisione, disponendo anche di un’architettura ridondata basata su un modulo CPU ad alte prestazioni.
Se desideri ricevere ulteriori informazioni sui nostri prodotti, contattaci. Il nostro personale ti risponderà al più presto.
CARATTERISTICHE TECNICHE
ISOClass-M comprende un’ampia gamma di moduli accessori per il collegamento delle teste di lettura che permettono di soddisfare ogni esigenza in termini di impianto ed ambiente operativo.
Sono inoltre disponibili appositi moduli dedicati alla gestione di segnali di I/O, per interfacciare qualsiasi periferica caratteristica degli impianti di sicurezza (sensori eterogenei, tornelli, sbarre carraie ecc.).
Ogni modulo è generalmente dotato di indicatori di stato locali per consentire un rapido monitoraggio dell’impianto da parte dell’installatore.
Per funzioni di configurazione e manutenzione più evolute, ISOClass-M integra un web server di tipo embedded che permette il completo accesso alle funzionalità in maniera semplice ed intuitiva.
Tramite i linguaggi Visual C++ / .NET / Javascript, ISOClass-M è totalmente programmabile, consentendo di realizzare in modo semplice applicazioni totalmente personalizzate o eventuali servizi aggiuntivi non disponibili nella versione standard.
L’unità è dotata di una elevata capacità di memorizzazione tabelle e timbrature; queste vengono acquisite in un database SQL che, in caso di necessità, può essere esportato su un qualsiasi PC per eventuali elaborazioni. La presenza di un disco a stato solido garantisce il mantenimento delle informazioni anche in assenza totale dell’alimentazione.
MODULI AGGIUNTIVI
Modulo CPU
- Sistema Operativo Windows CE
- Unità di governo a microprocessore RISC a 32 bit
- Memoria FLASH (64 Mbytes)
- Memoria RAM (128 Mbytes)
- Programmabilità con Visual C++ / Javascript
- Capacità di memorizzazione tabelle (max. 100.000 utenti)
- Capacità di memorizzazione timbrature (max. 50.000 records)
- Gestione liste b/w
- Orologio / datario al quarzo auto- alimentato (autonomia: oltre 1 anno)
- Ingressi: 2 optoisolati, non bilanciati
- Uscite: 2 relè 2A, 48 VAC/DC
- Attacco Ethernet principale 10/100 Mbit
- Circuito di commutazione per un secondo modulo CPU operante in backup caldo
- Alimentazione elettrica: 12 VDC +/-10%, assorbimento 85 VA max con il massimo di moduli e teste collegati
- Dimensioni: 120x112x48 mm
- Contenitore in ABS per guida DIN EN60715
- Peso ca. 1 Kg
- Temperatura di esercizio da 0°C a +50°C.
Modulo Teste
Ogni CPU può gestire 1 o 2 moduli teste; ad ogni modulo possono essere collegate fino a 8 teste di lettura.
- Gestione fino a 8 teste cablate su bus RS485 o wireless a 868MHz
- Indicatore luminoso dello stato di ogni testa collegata
- Dimensioni: 120x106x23 mm
- Contenitore in ABS per guida DIN EN60715
- Peso: 200 gr ca
- Temperatura di esercizio: 0°C - +50°C
Modulo Ingressi
- 8 ingressi digitali non optoisolati, bilanciati, utilizzabili anche per conteggio veloce
- Indicatore dello stado di ogni ingresso (aperto/chiuso/allarme)
- Dimensioni: 120x106x23 mm.
- Contenitore in ABS per guida DIN EN60715
- Peso: 200 gr ca
- Temperatura di esercizio: 0°C - + 50°C
Modulo Uscite
- 8 uscite a relè 2A 48 VAC/DC
- Indicatore dello stato di ogni uscita
- Dimensioni: 120x106x23 mm.
- Contenitore in ABS per guida DIN EN60715
- Peso: 200 gr ca
- Temperatura di esercizio: 0°C - +50°C.
Modulo Lettori
- 2 ingressi digitali in emulazione data & clock o Wiegand con possibilità di di controllo di led e buzzer remoti
- 2 uscite a relè 2A 48 VAC/DC
- Indicatore dello stato di ogni uscita
- 4 ingressi non optoisolati, bilanciati, , utilizzabili anche per conteggio veloce
- Indicatore dello stato di ogni ingresso (aperto/chiuso/allarme)
- Dimensioni: 120x106x23 mm:
- Contenitore in ABS per guida DIN EN60715
- Peso: 200 gr ca
- Temperatura di esercizio: 0°C - +50°C.
Modulo I/O e Lettori
Ogni modulo CPU può gestire fino a 32 moduli di I/O
- indipendentemente dalla loro funzione
- per un massimo di 256 segnali digitali
I moduli I/O e lettori possono essere affiancati al modulo CPU con una connessione a cavo piatto o remotizzati con un collegamento RS485.
In alternativa ai moduli I/O possono essere collegati dei moduli lettori fino a un massimo di 16.
Teste di lettura collegabili
- DORxx - teste di lettura
- GOx - teste di lettura
- WD3106 e versioni successive - teste di lettura per accessi veicolari
Lettori collegabili
Lettori con interfaccia Clock&Data o Wiegand
